Inversor central | Inversor híbrido

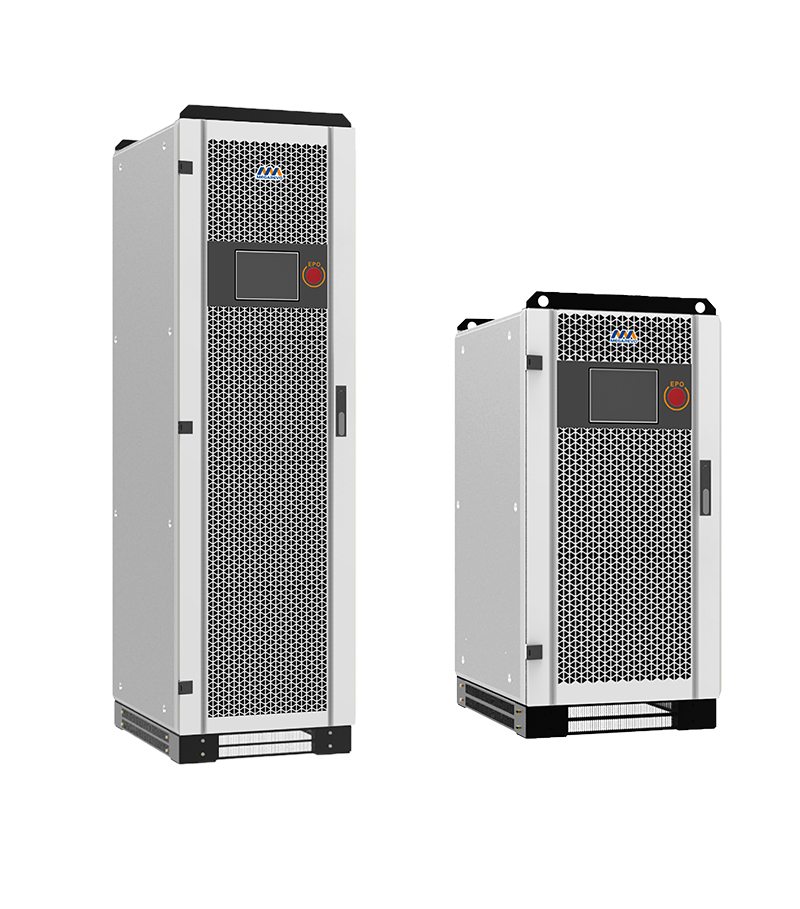

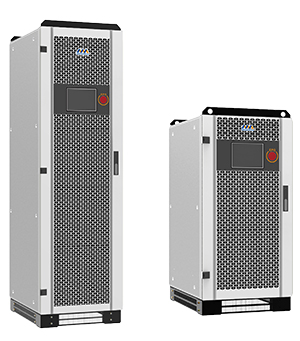

Inversor central, Serie MPS

Solicitud

Características

Varios modos de trabajo se pueden ajustar de forma flexible
Compatible con amplia gama de tipos de baterías (iones de litio, plomo-ácido)
El controlador fotovoltaico se puede ampliar para lograr diferentes capacidades fotovoltaicas
El diseño integrado soporta la conexión simultánea de cargas, baterías, redes eléctricas, generador diesel y matriz fotovoltaica juntos
La función EMS integrada garantiza una alta seguridad y estabilidad de la fuente de alimentación, logrando la máxima utilización de la nueva energía
Control inteligente de la capacidad de la batería y el tiempo de descarga
Interfaz de comunicación CAN y RS485, protocolo modbus
Interruptor simple entre el modo de red de encendido y apagado
Fuerte adaptabilidad a la carga
Varias funciones de protección para proteger los inversores y las baterías

Ejemplos de aplicación

Minas fuera de la red
Islas fuera de la red
Aldeas sin electricidad
Granja fuera de la red

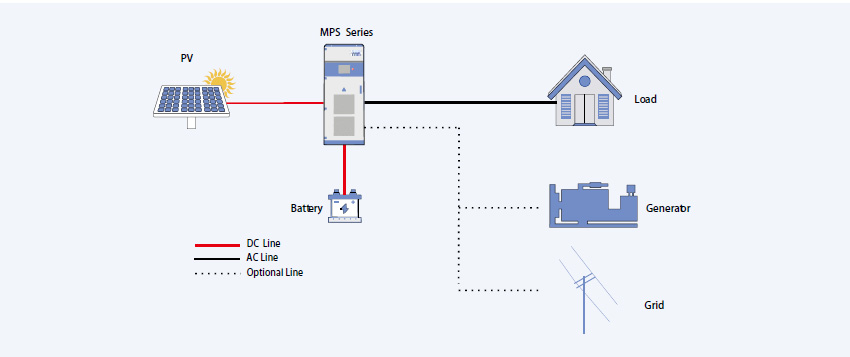

¿Cómo funciona?

Parámetros técnicos

Ficha de data	MPS0030	MPS0050	MPS0100	MPS0150	MPS0250	MPS0500
AC (Conectado a la red)
Potencia aparente	33kVA	55kVA	110kVA	165kVA	275KVA	550KVA
Potencia nominal	30kW	50kW	100kW	150kW	250kW	500kW
Voltaje nominal	400V	400V	400V	400V	400V	400V
Corriente nominal	44A	72A	144A	217A	361A	722A
Rango de voltaje	320V-460V	320V-460V	320V-460V	320V-460V	320V-460V	320V-460V
Frecuencia nominal	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
Rango de frecuencia	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz
THDI	< 3%	< 3%	< 3%	< 3%	< 3%	< 3%
PF	0.8retrasado-0.8principal	0.8retrasado-0.8principal	0.8retrasado-0.8principal	0.8retrasado-0.8principal	0.8retrasado-0.8principal	0.8retrasado-0.8principal
Conexión de CA	3/N/PE	3/N/PE	3/N/PE	3/N/PE	3/N/PE	3/N/PE
Transformador	Sí	Sí	Sí	Sí	Sí	Sí
AC (Fuera de la red)
Potencia aparente	33kVA	55kVA	110kVA	165kVA	275KVA	550KVA
Potencia nominal	30kW	50kW	100kW	150kW	250kW	500kW
Voltaje nominal	400V	400V	400V	400V	400V	400V
Corriente nominal	43A	72A	144A	217A	361A	722A
THDU	≤2% lineal	≤2% lineal	≤2% lineal	≤2% lineal	≤2% lineal	≤2% lineal
Frecuencia nominal	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
Capacidad de sobrecarga	110%-10min 120%-1min	110%-10min 120%-1min	110%-10min 120%-1min	110%-10min 120%-1min	110%-10min 120%-1min	110%-10min 120%-1min
PV (Fotovoltaico)
Voltaje máximo de circuito abierto fotovoltaica	1000VDC	1000VDC	1000VDC	1000VDC	1000VDC	1000VDC
Máx. potencia fotovoltaica	36kW	60kW	120kW	150kW	250kWp	500kWp
Rango de voltaje fotovoltaico MPP	200VDC-850VDC	200VDC-850VDC	200VDC-850VDC	200VDC-850VDC	200VDC-850VDC	200VDC-850VDC
Batería
Voltaje nominal	150V-850V	150V-850V	320V-850V	420VDC-850VDC	420VDC-850VDC	420VDC-850VDC
Potencia máxima de carga	30KW	50KW	100KW	150KW	250kWp	500kWp
Datos generales
Dimensión (An/D/Al)	800/800/2050mm	800/800/2050mm	1200/800/2050mm	1200/800/2050mm	1800/800/2050mm	2800/800/2050mm
Peso	440kg	620kg	900kg	1250kg	1700kg	3250kg
Temperatura ambiental	-25℃ a +55℃	-25℃ a +55℃	-25℃ a +55℃	-25℃ a +55℃	-25℃ a +55℃	-25℃ a +55℃
Humedad relativa	0-95% sin condensación	0-95% sin condensación	0-95% sin condensación	0-95% sin condensación	0-95% sin condensación	0-95% sin condensación
Grado de Protección	IP20	IP20	IP20	IP20	IP20	IP20
Emisión de ruido	65dB(A)@1m	65dB(A)@1m	65dB(A)@1m	65dB(A)@1m	65dB(A)@1m	65dB(A)@1m
Altitud máxima	5000m(reducir a más de 3000m)	5000m(reducir a más de 3000m)	5000m(reducir a más de 3000m)	5000m(reducir a más de 3000m)	5000m(reducir a más de 3000m)	5000m(reducir a más de3000m)
Consumo en espera	< 30W	< 30W	< 30W	< 30W	< 30W	< 30W
Enfriamiento	Aire forzado	Aire forzado	Aire forzado	Aire forzado	Aire forzado	Aire forzado
Comunicación
Pantalla	Pantalla táctil	Pantalla táctil	Pantalla táctil	Pantalla táctil	Pantalla táctil	Pantalla táctil
Interfaz de comunicación	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN
