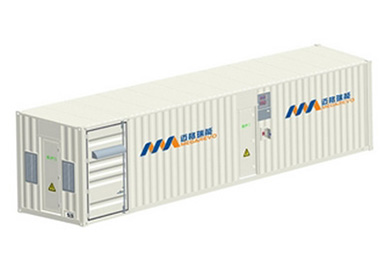

Sistema de conversión de energía contenerizado, Serie Mega-MV

  • Sistema de conversión de energía contenerizado, Serie Mega-MV
Solicitud
Características
  • El diseño modular permite una fácil expansión y mantenimiento
  • El conducto especialmente diseñado garantiza una buena disipación de calor
  • La topología de tres niveles con el nuevo módulo IGBT proporciona una conversión de alta eficiencia
  • Soporta múltiples entradas de batería, mejorando eficazmente la vida útil de la batería
  • Interruptores de alta frecuencia, ondas de baja corriente y calidad de alto voltaje
  • Soporta sistema paralelo, se puede extender al nivel MW
  • Función EMS integrada para reducir los costes de inversión de los clientes
Ejemplos de aplicación
  • Estación de energía fotovoltaica
  • Estación de energía eólica
  • Regulación de frecuencia
  • Almacenamiento de energía de red
Parámetros técnicos
Modelo MEGA1000-MV35 MEGA1260-MV35 MEGA2000-MV35 MEGA2500-MV35
Batería) DC (
Rango de voltaje 500V-850V
Máx. corriente 1860A 2400A 3720A 4800A
AC
Potencia máx. aparente 1100KVA 1386KVA 2200KVA 2750KVA
Potencia nominal 1000KW 1260KW 2000KW 2500KW
Voltaje nominal 35KV
Rango de voltaje 38.5±2×2.5%KV (10KV, 6KV opcional)
Corriente nominal 16.5A 20.8A 33A 41.2A
Corriente máxima de salida 18.1A 22.9A 36.3A 45.4A
Frecuencia nominal 50/60Hz
Rango de frecuencia 45-55/55-65Hz
THDI < 3%
PF retraso-1principal 1
Conexión de CA 3W+PE
Información general
Máxima eficiencia 98%
Grado de Protección IP54
Emisión de ruido < 65dB
Temperatura de operación －30～+55℃
Enfriamiento Aire forzado
Humedad relativa 0-95% sin condensación
Altitud máxima 5000m (reducción mayor a 3000m)
Dimensión (An×D×Al) 4300×2438×2591mm 4300×2438×2591mm 6058×2438×2591mm 6058×2438×2591mm
Peso 9000kg 12000kg
Transformador Yes
Comunicación
Pantalla Pantalla táctil
Interfaz BMS RS485/CAN
Comunicación local RS485, TCP/IP
Certificados CGC, TUV
