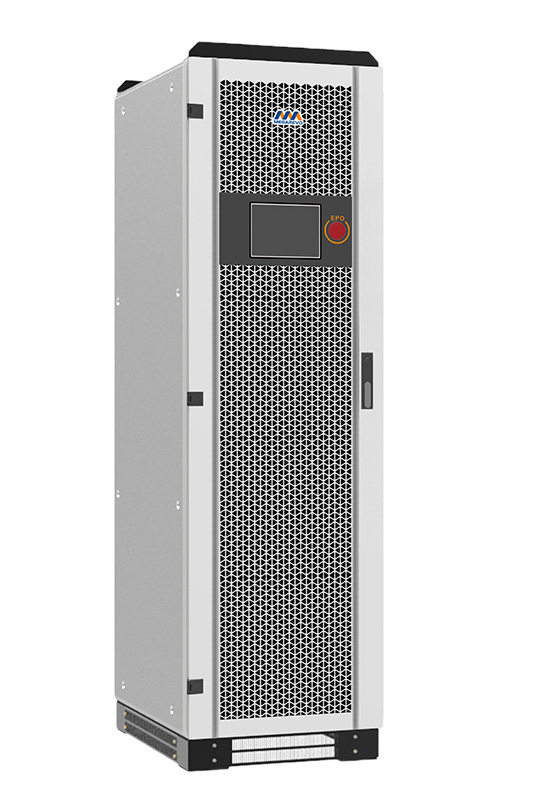

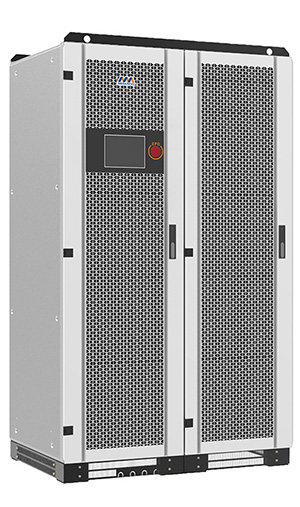

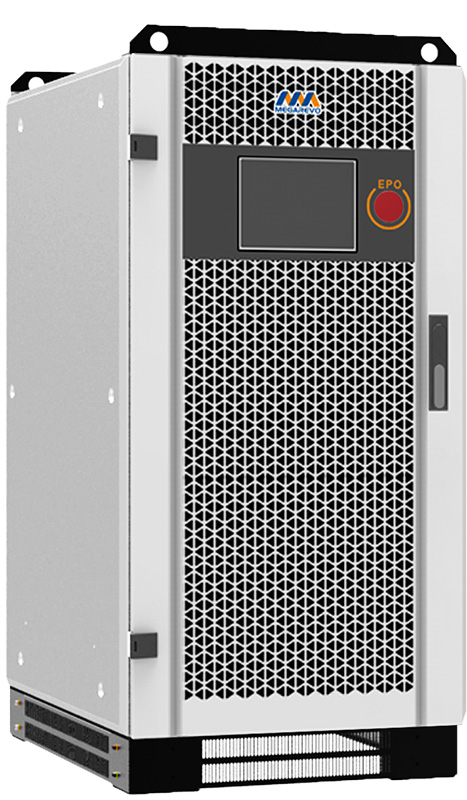

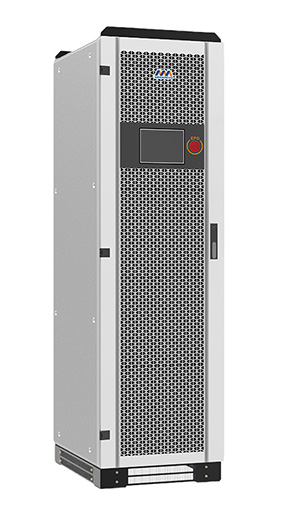

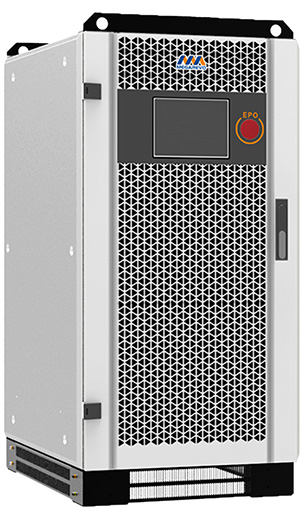

Sistema de conversión de energía modular, Serie PMAE

  • Sistema de conversión de energía modular, Serie PMAE
  • Sistema de conversión de energía modular, Serie PMAE
  • Sistema de conversión de energía modular, Serie PMAE
Solicitud
Características
  • El diseño modular permite una fácil expansión y mantenimiento
  • La topología de tres niveles con el nuevo módulo IGBT proporciona una conversión de alta eficiencia
  • El diseño independiente de conductos garantiza una buena disipación de calor
  • Soporta múltiples entradas de batería, mejorando eficazmente la vida útil de la batería
  • Interruptores de alta frecuencia, ondas de baja corriente y calidad de alto voltaje
  • El sistema de conversión de energía se puede conectar en paralelo para lograr una expansión de la capacidad hasta el nivel de MW
  • Función EMS integrada para reducir los costes de inversión de los clientes
Ejemplos de aplicación
  • Almacenamiento de energía de red
  • Generación de energía
    Almacenamiento lateral de energía
  • Aplicación
    industrial y
    comercial
  • Sistema de microred
  • Carga de almacenamiento solar-EV
  • Utilización de Echelon
Parámetros técnicos
Modelo PMAE0050 PMAE0100 PMAE0150 PMAE0200 PMAE0250 PMAE0300 PMAE0500
Batería) DC (
Rango de voltaje 600-900VDC 600-900VDC 600-900VDC 600-900VDC 600-900VDC 600-900VDC 600-900VDC
Máx. corriente 92A 184A 275A 367A 459A 550A 917A
Cadena de batería 1 2 3 4 5 6 10
Arranque en negro Sí
AC (Conectado a la red)
Potencia nominal 50KW 100KW 150KW 200KW 250KW 300KW 500KW
Potencia máxima de salida 55KVA 110KVA 165KVA 220KVA 275KVA 330KVA 550KVA
Voltaje nominal 400V
Rango de voltaje 320V-460V
Frecuencia nominal 50/60Hz
Rango de frecuencia 45-55/55-65Hz
Corriente nominal 73A 145A 217A 289A 361A 434A 722A
Máx. corriente 80A 159A 239A 318A 397A 477A 794A
THDi ＜3%
PF -1~+1
Capacidad de sobrecarga 110% larga sobrecarga
AC (Fuera de la red)
Voltaje nominal 400V
Regulación de voltaje ＜1%
Corriente nominal 73A 145A 217A 289A 361A 434A 722A
Máx. corriente 80A 159A 239A 318A 397A 477A 794A
Frecuencia nominal 50/60Hz
THDU THDu ≤1%（Carga lineal） ≤3%（Carga no lineal）
Información general
Máxima eficiencia 98.50%
Transformador No
Conexión de CA 3W+N+PE
Enfriamiento Aire forzado
Emisión de ruido 70dB
Temperatura de operación -35~55℃
Grado de Protección IP20
Altitud máxima 5000m (reducción mayor a 3000m)
Humedad relativa 0-95% sin condensación
Dimensión (An/D/Al) 600x700x1200mm 600x700x2050mm 1200x700x2050mm
Peso 123kg 150kg 177kg 320kg 350kg 480kg 750kg
Comunicación
Pantalla Pantalla táctil
Interfaz BMS RS485/CAN
Comunicación local RS485, TCP/IP, CAN
Certificados
Estándar CQC, CGC, TUV
