Sistema de conversión de energía sin transformador

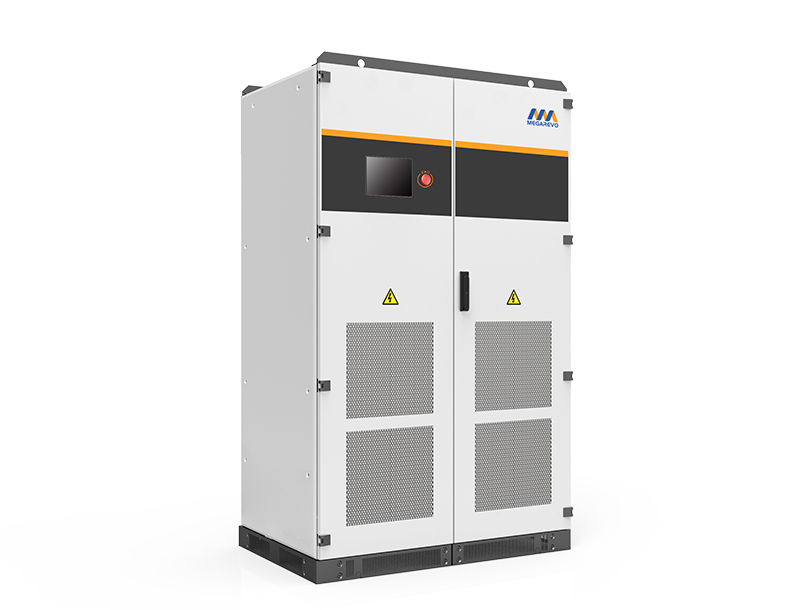

Sistema de conversión de energía (sin transformador), Serie MEGA

Características

Compatible con la mayoría de los tipos de baterías
Amplio rango de voltaje de la batería
Soporta carga/descarga en red e inversión independiente fuera de la red
La potencia reactiva y la potencia activa se pueden ajustar
Presenta arranque en negro
Múltiples inversores conectados en paralelo
El sistema de conversión de energía funciona de forma estable y eficiente debido al DSP de alto rendimiento
HMI fácil de usar permite una fácil operación y mantenimiento
El diseño de tamaño pequeño realiza un transporte, instalación y mantenimiento convenientes
Modo de comunicaciones flexibles, instrucciones BMS en tiempo real recibidas

Ejemplos de aplicación

Parámetros técnicos

Modelo	MEGA0500	MEGA0630
DC (Batería)
Rango de voltaje de la batería	500V-850V
Máx. corriente	1128A	1404A
AC (en la red)
Potencia máxima de salida	550kVA	693kVA
Potencia nominal	500KW	630KW
Voltaje nominal	400V (315V、360V,Opcional)
Rango de voltaje	320V-460V
Corriente nominal	722A	909A
Corriente máxima de salida	800A	1000A
Frecuencia nominal	50/60Hz
Rango de frecuencia	45-55/55-65Hz
THDI	< 3%
PF	1retraso-1principal
Conexión de CA	3W+PE
AC (fuera de la red)
Voltaje nominal	400V
THDU	＜1% lineal ＜5% no lineal
Frecuencia nominal	50/60Hz
Capacidad de sobrecarga	110%-continua
Información general
Máxima eficiencia	98.70%
Grado de Protección	IP21
Emisión de ruido	< 65dB
Temperatura de operación	－30～+55℃
Enfriamiento	Aire forzado
Humedad relativa	0-95% sin condensación
Altitud máxima	5000m(reducción mayor a 3000m)
Dimensión (An×D×Al)	1200X800X2050mm
Peso	1000kg	1100kg
Transformador	No
Autoconsumo	< 10W
Transferencia de red de encendido/apagado	Manual (predeterminado)Automático (opcional)
Comunicación
Pantalla	Pantalla táctil LCD
Interfaz BMS	RS485/CAN
Interfaz del dispositivo	RS485, TCP/IP
Certificados	CE, CGC, TUV
