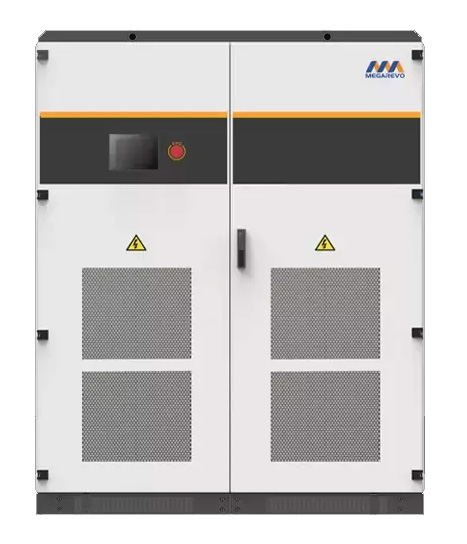

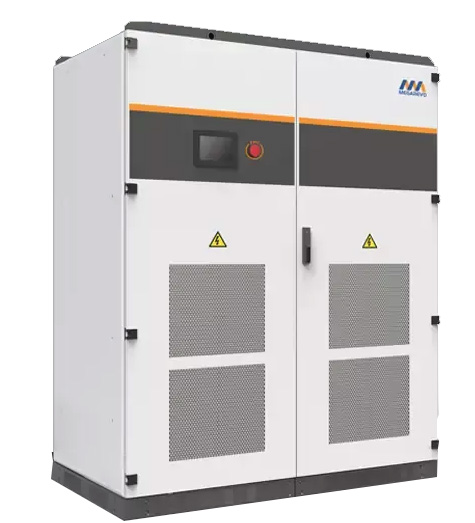

Sistema de conversión de energía (con transformador), Serie MEGA-T

  • Sistema de conversión de energía (con transformador), Serie MEGA-T
  • Sistema de conversión de energía (con transformador), Serie MEGA-T
Solicitud
Características
  • Compatible con la mayoría de los tipos de baterías
  • Amplio rango de voltaje de la batería
  • Soporta carga/descarga en red e inversión independiente fuera de la red
  • Potencia reactiva ajustable y potencia activa
  • Presenta arranque en negro
  • Soporta múltiples inversores en paralelo
  • Modo de comunicaciones flexibles, instrucciones BMS en tiempo real recibidas
  • El tamaño pequeño lo hace conveniente para la instalación, operación y mantenimiento
  • Eficiencia máxima de hasta 98,7%
  • Un ventilador con bajo consumo de energía funciona con un sistema inteligente de control de temperatura
  • El uso de DSP de alto rendimiento garantiza que el sistema de conversión funcione de forma estable y eficiente
  • El algoritmo de detección controlado por nuestro software patentado garantiza que la falla del sistema de conversión se pueda encontrar a tiempo, además el estado de funcionamiento del sistema se pueda mostrar fácilmente
  • La copia de seguridad de la fuente de alimentación doble AC/DC proporciona alimentación continua al sistema de control.
Ejemplos de aplicación
  • Industrial y Comercial
  • Sistema de microred
  • Almacenamiento solar
    y carga EV
  • Utilización de Echelon

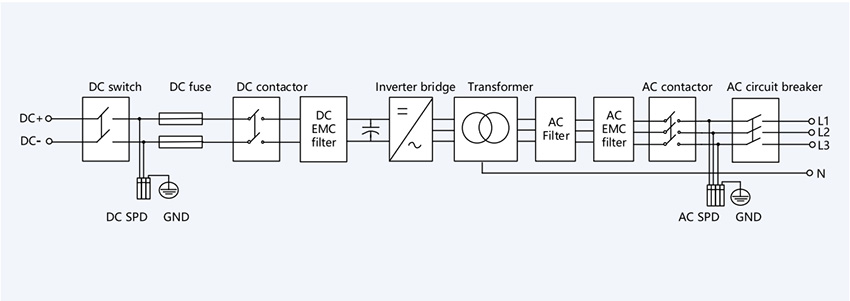

¿Cómo funciona?
Sistema de conversión de energía (con transformador), Serie MEGA-T
Parámetros técnicos
Ficha de la data MEGA0030T MEGA0050T MEGA0100T MEGA0150T MEGA0250T MEGA0500T
DC(batería)
Rango de voltaje 200V-850V 200V-850V 200V-850V 420V-850V 420V-850V 500V-850V
Corriente máxima 172A 285A 566A 404A 673A 1128A
AC(en la red)
Potencia de salida máxima 33kVA 55kVA 110kVA 165kVA 275kVA 550kVA
Potencia nominal 30KW 50KW 100KW 150KW 250KW 500KW
Voltaje nominal 400V 400V 400V 400V 400V 400V
Rango de voltaje 320V-460V 320V-460V 320V-460V 320V-460V 320V-460V 320V-460V
Corriente nominal 44A 72A 144A 217 361A 722A
Corriente de salida máxima 48A 80A 160A 240A 400A 800A
Frecuencia nominal 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
Rango de frecuencia 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz
THDI < 3% < 3% < 3% < 3% < 3% < 3%
PF 1retraso-1principal 1retraso-1principal 1retraso-1principal 1retraso-1principal 1retraso-1principal 1retraso-1principal
Conexión de CA 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE
AC(fuera de la red)
Voltaje nominal 400V 400V 400V 400V 400V 400V
THDU ＜1% lineal ＜5% no lineal ＜1% lineal ＜5% no lineal ＜1% lineal ＜5% no lineal ＜1% lineal ＜5% no lineal ＜1% lineal ＜5% no lineal ＜1% lineal ＜5% no lineal
Frecuencia nominal 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
Capacidad de sobrecarga 110%-continua 110%-continua continua 110%- 110%-continua 110%-continua 110%-continua
Información general
Máxima eficiencia 96.00% 96.5% 97.1% 97.20% 97.3% 97.5%
Grado de protección IP21 IP21 IP21 IP21 IP21 IP21
Emisión de ruido < 65dB < 65dB < 65dB < 65dB < 65dB < 65dB
Temperatura de operación －30～+55℃ －30～+55℃ －30～+55℃ －30～+55℃ －30～+55℃ －30～+55℃
Enfriamiento Aire forzado Aire forzado Aire forzado Aire forzado Aire forzado Aire forzado
Humedad relativa 0-95% sin condensación 0-95% sin condensación 0-95% sin condensación 0-95% sin condensación 0-95% sin condensación 0-95% sin condensación
Altitud máxima 5000m(reducción ＞ 3000m) 5000m(reducción ＞ 3000m) 5000m(reducción ＞ 3000m) 5000m(reducción ＞ 3000m) 5000m(reducción ＞ 3000m) 5000m(reducción ＞ 3000m)
Dimensión (An×D×Al) 800×800×2050mm 800×800×2050mm 800×800×2050mm 800×800×2050mm 1200×800×2050mm 1600×1050×2050mm
Peso 300kg 450kg 860kg 1000kg 1350kg 2770kg
Transformador yes yes yes yes yes yes
Autoconsumo < 10W < 10W < 10W < 10W < 10W < 10W
Transferencia de red de encendido/apagado Manual (predeterminado)Automático (opcional) Manual (predeterminado)Automático (opcional) Manual (predeterminado)Automático (opcional) Manual (predeterminado)Automático (opcional) Manual (predeterminado)Automático (opcional) Manual (predeterminado)Automático (opcional)
Comunicación
Pantalla Pantalla táctil Pantalla táctil Pantalla táctil Pantalla táctil Pantalla táctil Pantalla táctil
Interfaz BMS RS485/CAN RS485/CAN RS485/CAN RS485/CAN RS485/CAN RS485/CAN
Interfaz del dispositivo RS485, TCP/IP RS485, TCP/IP RS485, TCP/IP RS485，TCP/IP RS485，TCP/IP RS485，TCP/IP
Certificados CE, TUV CE, TUV CE, TUV CE、TUV
