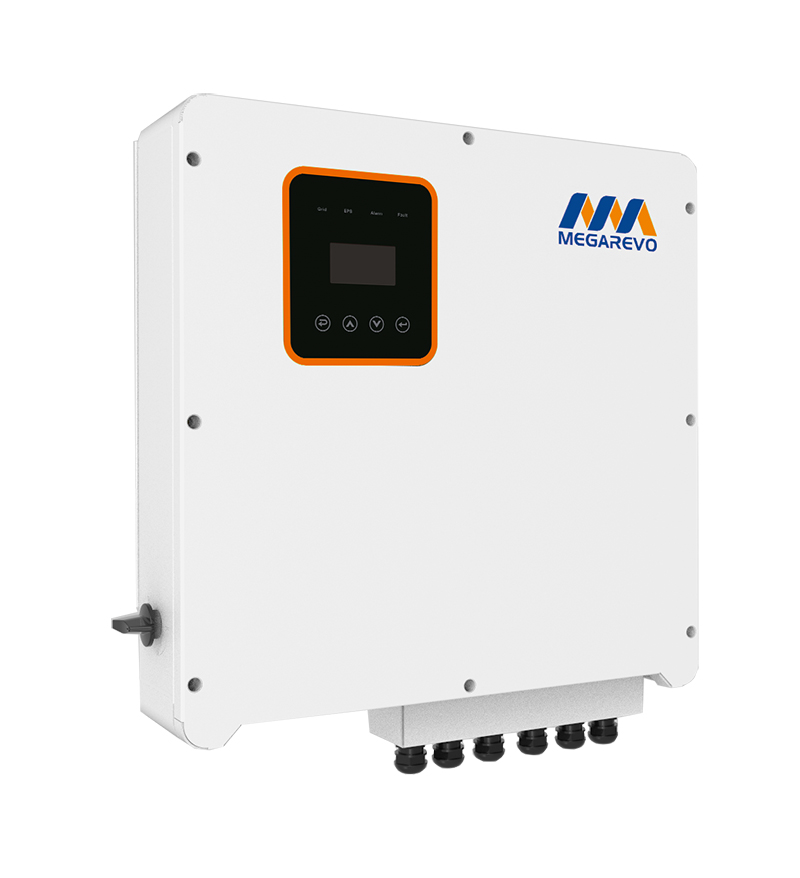

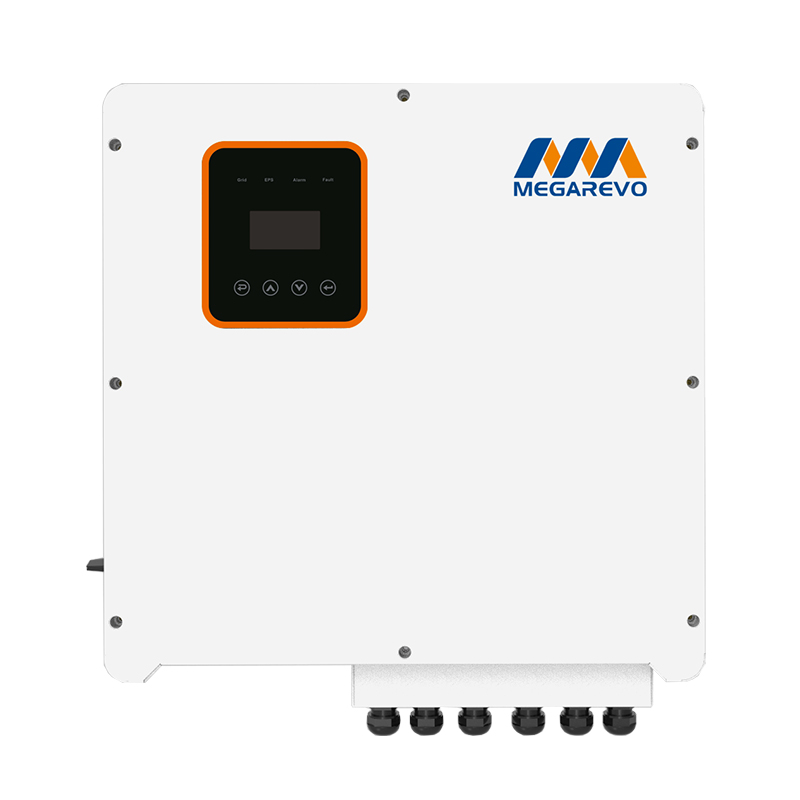

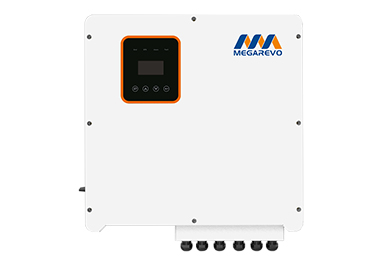

Inversor híbrido trifásico, Serie RKH3 (7500W-24000W)

  • Inversor híbrido trifásico
  • Inversor híbrido trifásico
Solicitud
Características
  • Amplio rango de voltaje de entrada
  • Compatible con baterías de plomo-ácido, baterías de iones de litio y otras
  • Peso ligero, operación inteligente
  • Refrigeración natural, bajo nivel de ruido
  • Nivel de protección IP65
  • Ahorro de espacio debido al diseño montado en la pared
  • Pantalla táctil LCD
  • Función anti-reflujo incorporada
  • Protección contra polaridad inversa de la batería
  • Sistema inteligente de gestión de la energía en el hogar
  • Despacho de energía y gestión de respuestas laterales de la demanda
  • Gestión de centrales eléctricas virtuales distribuidas
Ejemplos de aplicación
  • Villa
  • Estación base de comunicaciones
  • Área nómada
  • Granja
  • Hogares
  • Energía de respaldo

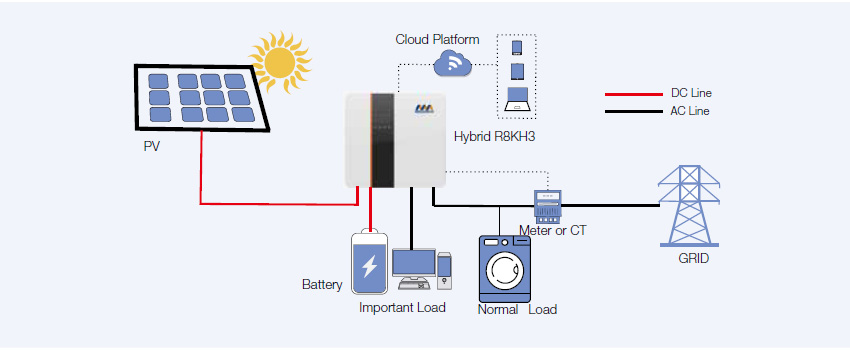

¿Cómo funciona?
Inversor híbrido trifásico
Parámetros técnicos
Ficha de data R6KH3 R8KH3 R10KH3 R12KH3 R15KH3 R20KH3
Entrada de DC
Potencia máxima de entrada 7500W 10000W 13000W 15000W 18000W 24000W
Voltaje de arranque 125V
Voltaje fotovoltaico máx. 1000V
Rango MPPT 160V-850V
Nominal 720V
Corriente de entrada máx. 13A
Rastreador/cadenas MPPT 2/1
Salida de CA
Potencia nominal W/VA 6000W 8000W 10000W 12000W 15000W 20000W
Corriente máxima de salida 10A 13.3A 16.7A 20A 25A 33.3A
Voltaje/rango nominal 400V /360V~440V
Frecuencia 50 /60Hz
PF 1(0.8retrasado-0.8principal)
THDI < 3%
Topología de salida de CA 3W+N+PE
Batería
Rango de voltaje de la batería 180V~550V
Máx. voltaje de carga 550V
Corriente de carga/descarga 15A 25A 25A 30A 50A 50A
Tipo de batería batería de plomo-ácido, batería de iones de litio
Interfaz de comunicación CAN/RS485
Salida EPS
Potencia nominal 6000VA~6000W 8000VA~8000W 10000VA~12000W 12000VA~12000W 15000VA~15000W 20000VA~20000W
Voltaje nominal 400Vac
Corriente nominal 9A 12A 15A 18A 23A 30A
Frecuencia nominal 50Hz
Tiempo de conmutación automático < 20ms
THDU < 2%
Operación paralela Sí
Datos generales
Carga/Descarga de la batería 96.0%
Eficiencia de DC Max. 98.0%
Rendimiento europeo 97.5%
Eficiencia MPPT 99.5%
Clase de protección IP65
Emisión de ruido (típica) < 35dB
Temperatura de operación -25～+60℃
Enfriamiento Natural
Humedad relativa 0 ~95% （sin condensación）
Altitud 2000m
Dimensiones (An/D/Al) mm 550/200/515mm
Peso 36kg
Topología del inversor Sin transformador
Autoconsumo < 3W
Características
Pantalla LCD
Interfaz：RS485/Wi-Fi/LAN
/CAN/DRM		 Sí/opc/opc/sí/sí
Certificados CE, TUV
